CXL控制器快速温变测试：高速接口信号漂移成因与验证

一、背景：CXL让温变信号漂移成新风险

目前CXL（高速缓存一致互联）逐渐成为算力扩展关键总线，广泛用于CPU与GPU间，链路跑在PCIe 5.0/6.0电气层、裕度薄。设备冷启到满载，控制器结温快速起落，封装与PCB细微形变带动高速差分对阻抗波动，引信号偏移。这类温耦失效常温筛查难暴露，却可能现场温变偶发误码。对此，三木科技可以提供参考测试方案。

二、温耦失效机理：阻抗漂移如何拖垮信号

CXL控制器与焊球、基板、连接器构成完整通道。温度变化时材料热膨胀系数差异使走线几何微变，特征阻抗随温浮动；封装翘曲改变回流路径，插入损耗与回波损耗随温偏移。温变快时，结温与板温不同步，差分对内时延失配被放大，眼图张开度收窄、抖动抬升，误码率上升。理清"温变—阻抗—信号"链，是定位漂移的前提。

三、带电动态温变验证实施要点

验证应在控制器上电、链路训练完成的状态下进行，而非断电静置。建议沿真实工况做温度扫描：

• 低温到高温分段停留，每段记录眼图、误码率与均衡设置；

• 升温与降温段分别采集，捕捉迟滞差异；

• 对关键电源与参考时钟同步监测，区分温漂与供电波动。采样点覆盖稳态与变温过程，便于比对温变前后裕度。

四、设备配置与落地：热流仪定点冲击

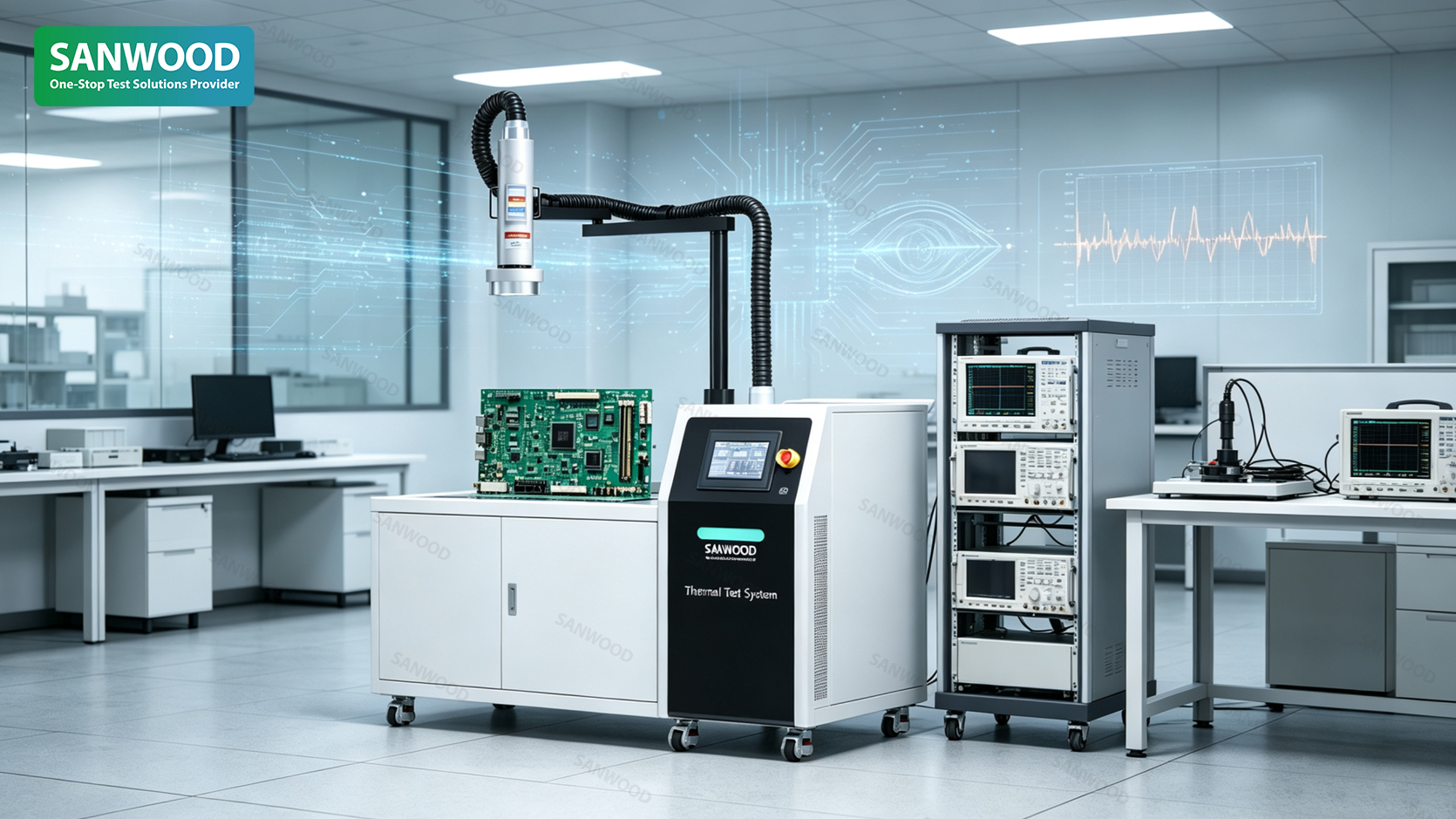

常规温箱整体升降温，板卡与周边器件同步受温，难单独考察控制器。三木科技热流仪控温范围覆盖-80~+225℃，以气流罩罩住被测控制器，形成近密闭腔体，对单颗芯片定点高低温冲击，转换可达-55~+125℃约10秒，且不影响同板其他元件，便于带电链路就地测信号。

搭配可控温变剖面与实时记录，可复现温耦漂移。建议把温变信号验证纳入CXL控制器导入与批次抽检，固定扫描剖面与判据；对漂移敏感设计提前在原型阶段摸底。信号完整性靠器件与通道协同，而非单看静态参数。

三木科技提供热流仪到测试配套方案，有助于降低温变误码风险、加快互联验收。

FAQ

1、CXL温变信号漂移和内存HAST失效是一回事吗？

不是。HAST针对湿气腐蚀等长时可靠性，CXL温变漂移是高速链路在温度起落中的阻抗与眼图变化，属信号完整性范畴，机理判据不同，验证手段也区别于温湿偏压试验。

2、为什么用热流仪而不是整箱做CXL测试？

CXL控制器常焊在整卡，整箱升温带动全板与周边，难分离控制器本体温耦效应；热流仪只对被测芯片定点冲击，板卡其余温度稳定，可上电链路原位看眼图误码，定位更准。

3、快速温变扫描该取哪些信号指标？

以眼图张开度、误码率、抖动与均衡设置为基线，记录各温点插入与回波损耗；升温降温分段采集，关注变温段裕度拐点，比单看常温直通更有预警价值。
